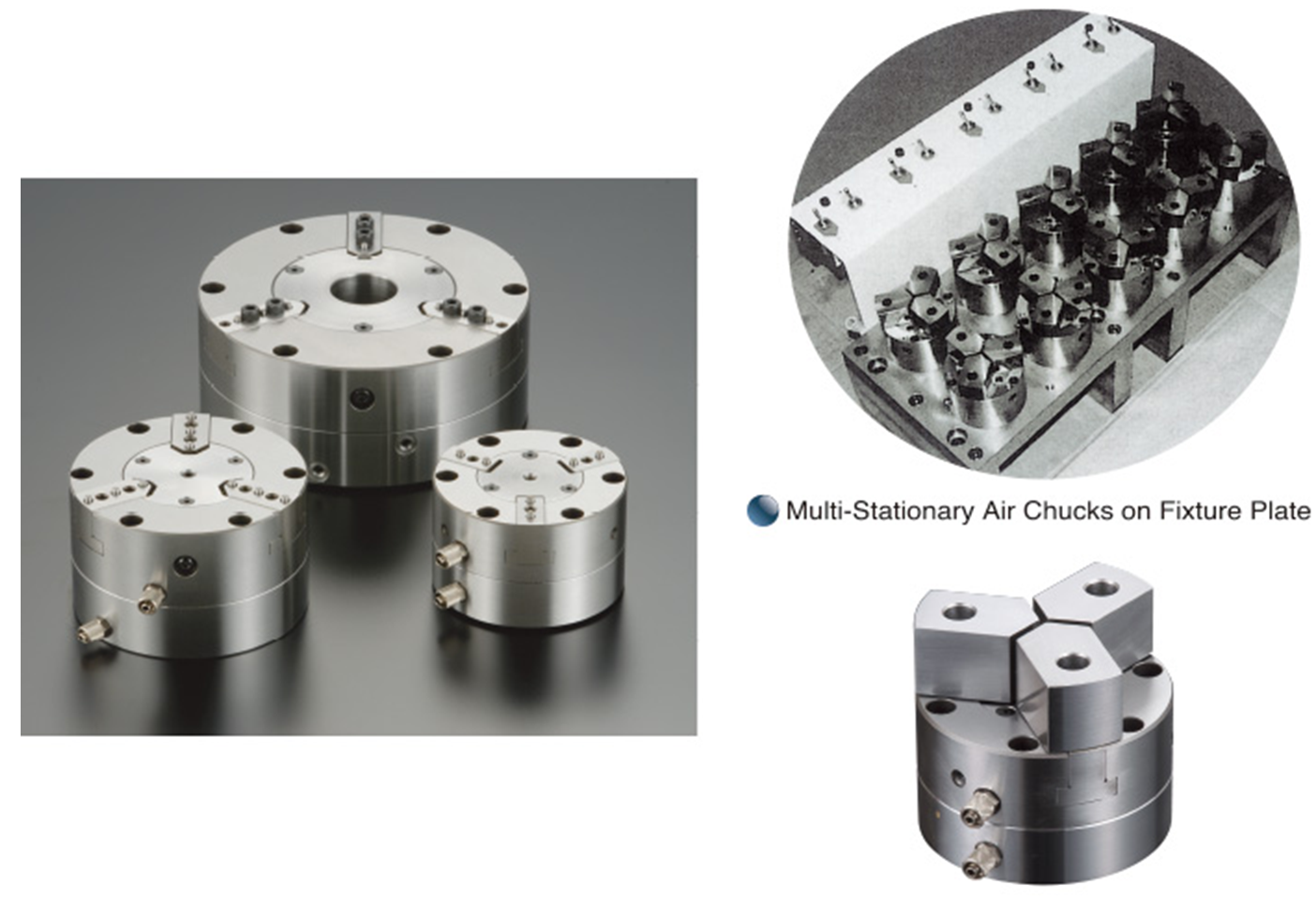

  3. 6432S气动卡盘

6432S气动卡盘

日本PMT气动卡盘在过去35年里销售超过三万套，基于多年的经验和专业知识，我们为您提供空气卡盘，它具有目前市场上最高的精度和性能。现在，有一天，生产人员对更高精度和性能的需求不断增加。 作为解决方案提供商，我们随时准备为您提出满足各种应用的想法。

尺寸：1.5” - 10”

钳口数量：2, 3, 4

重复性：1.5 μm以内

卡盘类型：标准选择型/固定式/高速型/密封型

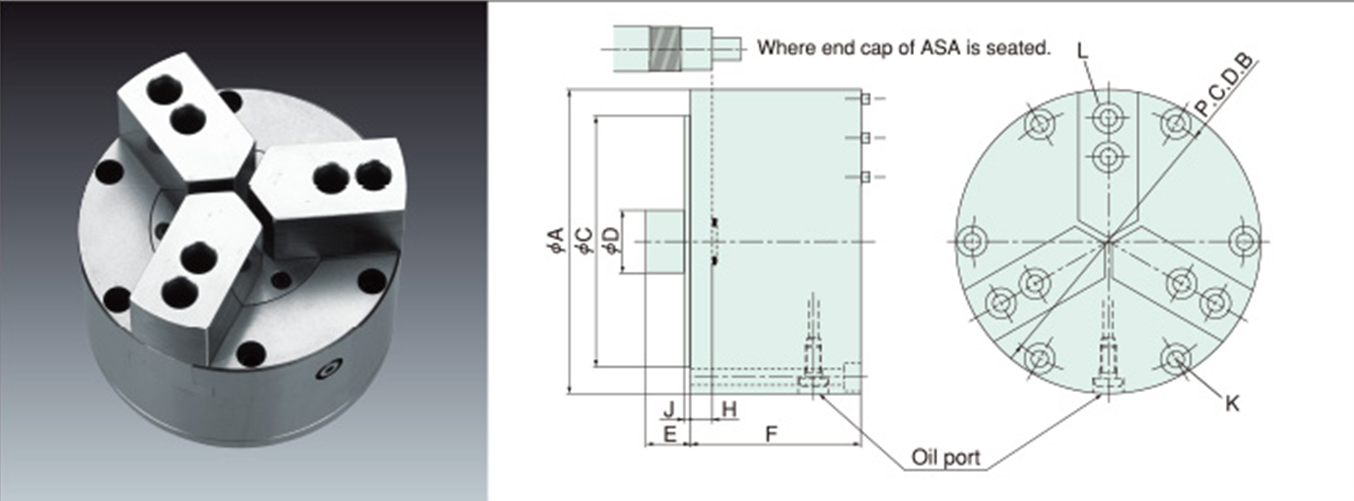

3 回旋爪式气动卡盘



参数

型号

尺寸

A

B

C

D

E

F

H

J

K

L

③

 83-3-2.5

83

70

60

21

14.5

55

7

2

6-M5

3-M5

④

 100-3-1.2

100

88.9

82.55

21

14.5

55

7

2

6-M5

6-M5


 100-3-2.5

100

88.9

82.55

21

14.5

55

7

2

6-M5

6-M5


 100-3-2.5-Q

100

88.9

82.55

-

-

55

-

2

6-M5

6-M5

⑤

 125-3-2.5

125

114.3

101.6

25

14.5

55

7

2

6-M5

9-M5

⑥

 150-3-2.5

150

135.75

125

25

14.5

55

7

2

6-M6

12-M5


 150-3-2.5-Q

150

135.75

125

-

-

55

-

2

6-M6

12-M5

⑧

 200-3-2.5

203

183

167.6

-

-

80

18.5

7

6-M10

9-3/8-24UNF

⑩

 250-3-2.5

254

233.7

215.8

21

12

74

12.5

7

6-M10

12-3/8-24UNF



参数

序号

型号

冲程mm

钳口数量

Chucking Cap.

抓力※
  kN

最大转速
  (正常)

重量kg

内径mm

外径mm

③

 83-3-2.5

2.5

3

3-73

6-73

4.2

6,000

2.0

④

 100-3-1.2

1.2

3

3-90

6-90

7.4

4,500

2.7


 100-3-2.5

2.5

3

3-90

6-90

7.4

4,500

2.7


 100-3-2.5-Q

2.5

3

3-90

6-90

7.4

4,500

2.7

⑤

 125-3-2.5

2.5

3

3-110

10-110

10.3

4,300

4.5

⑥

 150-3-2.5

2.5

3

3-135

10-135

10.3

4,000

6.5


 150-3-2.5-Q

2.5

3

3-135

10-135

10.3

4,000

6.5

⑧

 200-3-2.5

2.5

3

16-183

16-183

32.0

3,000

18.1

⑩

 250-3-2.5

2.5

3

16-233

16-233

32.0

2,500

27.0

※抓力是在0.7MPa的压力下测量时的值


2 回旋爪式气动卡盘

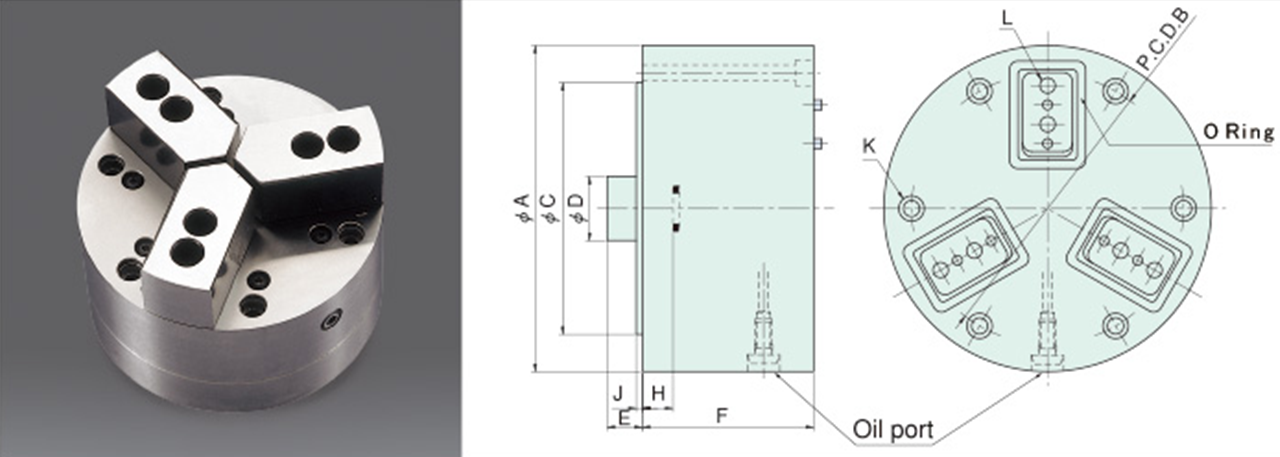

密封旋转气动卡盘

夹头密封以阻止切屑和污泥渗入内部


尺寸（公制）

型号

尺寸

A

B

C

D

E

F

H

J

K

L

③

 87-3-2.5G

87

70

60

21

11.5

57.5

10

2

6-M5

3-M5

④

 107-3-2.5G

107

88.9

82.55

21

11.5

56

10

2

6-M5

6-M5

⑥

 157-3-2.5GT

157

135.75

125

21

10.5

56

10

2

6-M6

9-M5

⑧

 214-3-2.5G

214

183

167.6

-

-

80

16.5

7

6-M10

6-3/8-24UFN

⑩

 265-3-2.5G

265

233.7

215.8

-

-

80

16.5

7

6-M10

6-3/8-24UFN



参数

型号

冲程mm

钳口数量

Chucking Cap.

抓力※
  kN

最大转速
  (正常)

重量kg

外径mm

内径mm

③

 87-3-2.5G

2.5

3

3-77

6-77

4.2

6,000

2.2

④

 107-3-2.5G

2.5

3

3-97

6-97

7.4

4,500

3.3

⑥

 157-3-2.5GT

2.5

3

3-142

10-142

10.3

4,000

7.5

⑧

 214-3-2.5G

2.5

3

16-194

16-194

32.0

3,000

20.0

⑩

 265-3-2.5G

2.5

3

16-245

16-245

32.0

2,500

31.5

※抓力是在0.7MPa的压力下测量时的值

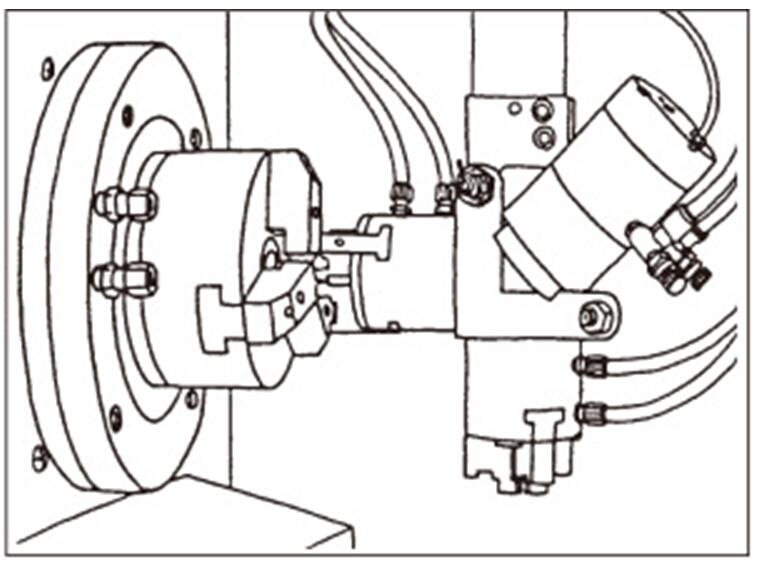

高速旋转气动卡盘

高速旋转型最大转速6000转


型号

尺寸

A

B

C

D

E

F

G

H

J

K

L

 83/115-3-2.5

115

104

93.5

21

12

62.5

83

13.5

2

6-M5

3-M5

 105/125-3-2.5

125

114.3

101.6

21

10.5

63.5

104.7

15

2

6-M5

6-M5



参数

型号

冲程mm

钳口数量

Chucking Cap.

抓力※
  kN

最大转速
  (正常)

重量kg

内径mm

外径mm

 83/115-3-2.5

2.5

3

3-70

6-70

9.1

6,000

3.2

 105/125-3-2.5

2.5

3

3-90

6-90

9.7

5,500

4.0

※1抓力是在0.7MPa的压力下测量时的值

※2 最大转速只是一个指标，具体要取决于切割环境，工件和加工钳口的重量。※1抓力是在0.7MPa的压力下测量时的值


尺寸（公制）

型号

尺寸

A

B

C

D

E

F

H

J

K

L

 100-2-2.5

100

88.9

82.55

21

14.5

55

7

2

6-M5

6-M5

 150-2-2.5

150

135.75

125

25

14.5

55

7

2

6-M6

8-M5



参数

型号

冲程mm

钳口数量

Chucking Cap.


抓力※
  kN

最大转速
  (正常)

重量kg

外径mm

内径mm

 100-2-2.5

2.5

2

3-90

6-90

7.4

4,500

2.7

 150-2-2.5

2.5

2

3-135

10-135

10.3

4,000

6.7

※抓力是在0.7MPa的压力下测量时的值


参数

型号

冲程mm

钳口数量

Chucking Cap.

抓力※
  kN

重量kg

外径mm

内径mm

2.5

 6432S

2

3

3-54

6-54

1.5

0.9

③

 332S

2

3

3-72

6-72

2.8

1.8

④

 433S

3

3

3-90

6-90

7.4

2.9

⑥

 633S

3

3

3-135

10-135

10.4

7.0

※抓力是在0.7MPa的压力下测量时的值



参数

型号

冲程mm

钳口数量

Chucking Cap.

抓力※
  kN

重量kg

外径mm

内径mm

④

 433S/TH12

3

3

3-90

6-90

7.4

2.9

⑥

 633S/TH30

3

3

3-135

10-135

6.6

7.1

※抓力是在0.7MPa的压力下测量时的值

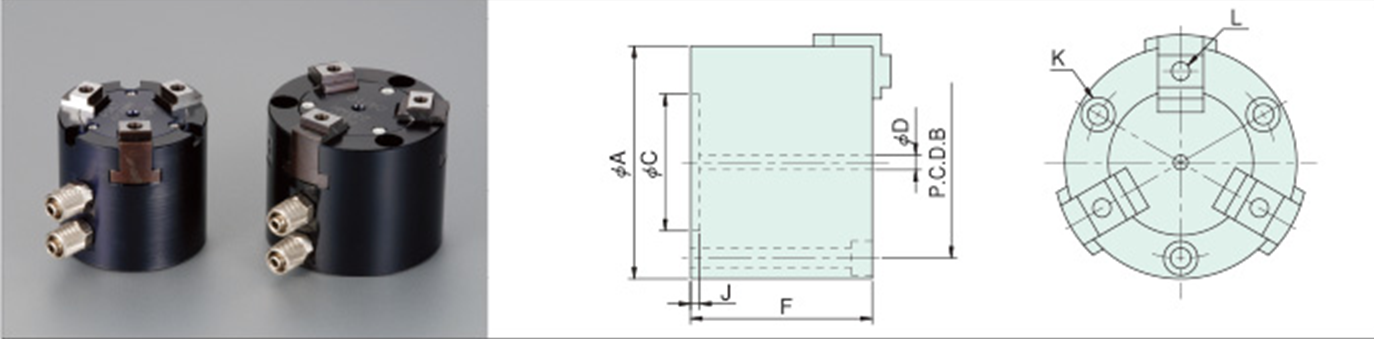

原材料处理卡盘尺寸（公制）


型号

尺寸

A

B

C

D

F

J

K

L

1.5

4225MH

42

36

25

3.2

39

2

4-M3

2-M4


4235MH

42

36

25

3.2

39

2

3-M3

3-M4

②

225MH

51

42

30

3.2

40

2

4-M4

2-M4


235MH

51

42

30

3.2

40

2

3-M4

3-M4

按订单生产

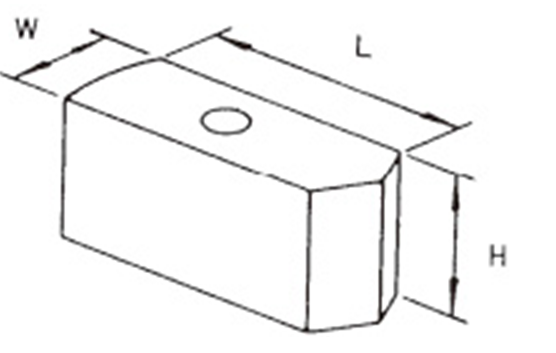

Jaw for 1.5”/2” MH

Metric


卡盘

型号

材料

H

L

W

4235MH(1.5”)

15MHJS

S45C

30

20

12

15MHJP

MC Nylon

235MH(2”)

20MHJS

S45C

30

24.5

14

20MHJP

MC Nylon

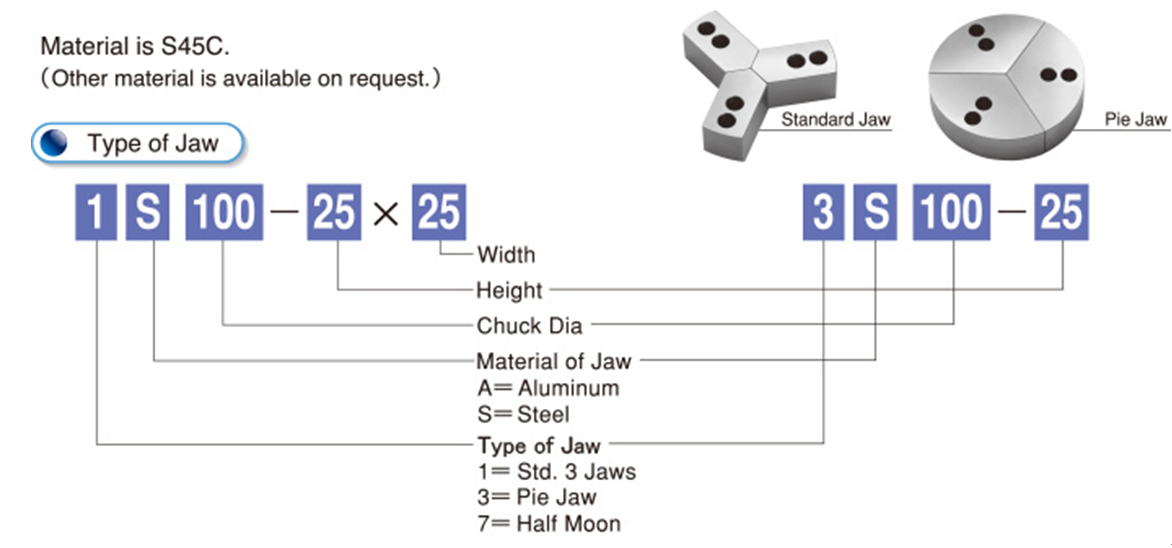

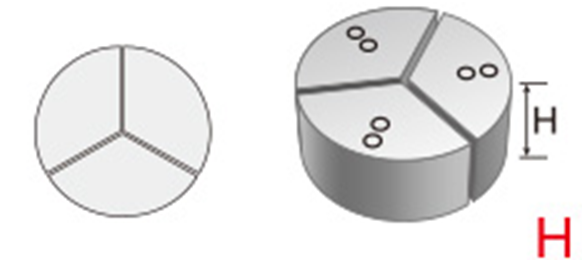

爪/钳口


型号


标准钳口

派型钳口

配套卡盘




3"

1A83-25×25

3A83-25

 83/115-3-2.5
  83-3-2.5
  332S

1S83-25×25

3S83-25

-38×25

-38

4"

1A100-25×25

3A100-25

 100-3-2.5(1.2)
  433S
  433S/TH12

-38×25

-50

1S100-25×19

3S100-25

-25×25

-38

-38×25

-50

-50×25


14S100-25×25


100-4-2.5

5"

1A125-25×25

3A125-50

125-3-2.5

1S125-25×25

3S125-25

-50×25

-38

14S125-25×25


 125-4-5

6"

1A150-38×25

3A150-38

150-3-2.5
  633S

1S150-25×25

3S150-25

-38×25

-38

-50×25

-50

14S150-25×25


 150-4-5

8"

1S200-50×50


 200-3-2.5

10"

1S250-50×50


 250-3-2.5



3"

1S87-25×25


 87-3-2.5G

-38×25


4"

1S107-25×25


107-3-2.5G

-38×25


6"

1S157-38×25


157-3-2.5G

8"

1S214-50×50


214-3-2.5G

◎Other sizes than above are available on request.
◎Half Moon Type is available on request.
