数字压力传感器的工作原理是压力直接作用在传感器的膜片上，使膜片产生与介质压力成正比的微位移，使传感器的电阻发生变化，和用电子线路检测这一变化，并转换输出一个对应于这个压力的数字标准信号。
韩国Sensys PHP数字压力传感器是一种新型的RS-232数字量输出传感器， 相对现在市场上普遍输出模拟量信号的变送器更加适合广大工控自动化用户信号采集，RS-232数字化传感器有着广阔的发展前景广泛应用于各种工业自控环境，涉及石油管道、水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、液压机械等众多行业。
The PHP digital pressure transducer is a high accuracy and performance for precision pressure measurement component that uses either RS-232 to communicate with host computer and analog output. The PHP have a excellent small temperature error below 0.025% in the range of -10 - 50℃. The communication S/W is included in delivery.
特性
VDC, mA Analog output
VDC，mA模拟量输出
RS232 Digital output
RS232数字输出
Measuring range 0-150MPa
测量范围：0-150MPa
0.035%FS accuracy
精度：0.035%FS
Gauge and absolute measurement
计测量和绝对测量
Stainless steel media-wetted materials
不锈钢防潮材质
应用
Measurement and test benches
测量测试台
Calibration technology
校准技术
Laboratories
实验室
Plant construction and machine building
成套设备和机器制造
量程 | 0 - 100, 200, 500, 700kPa / 1, 2MPa (Gauge) -100 - 0, 100, 200, 500, 700kPa / 1, 2MPa (Gauge) |
精度 | ±0.035%FS(RSS) |
量程热影响 | ±0.025%FS/℃ |
零点热影响 | ±0.025%FS/℃ |
稳定性 | ±0.05%FS/year |
补偿温度范围 | -10 - 50℃ |
运行温度范围 | -20 - 80℃ |
激励电压 | 11 - 32VDC |
模拟输出 | 0-5VDC, 1-5VDC, 0-10VDC, 4-20mA(3Wire) |
数字输出 | RS232(19200, 8, n, 1) |

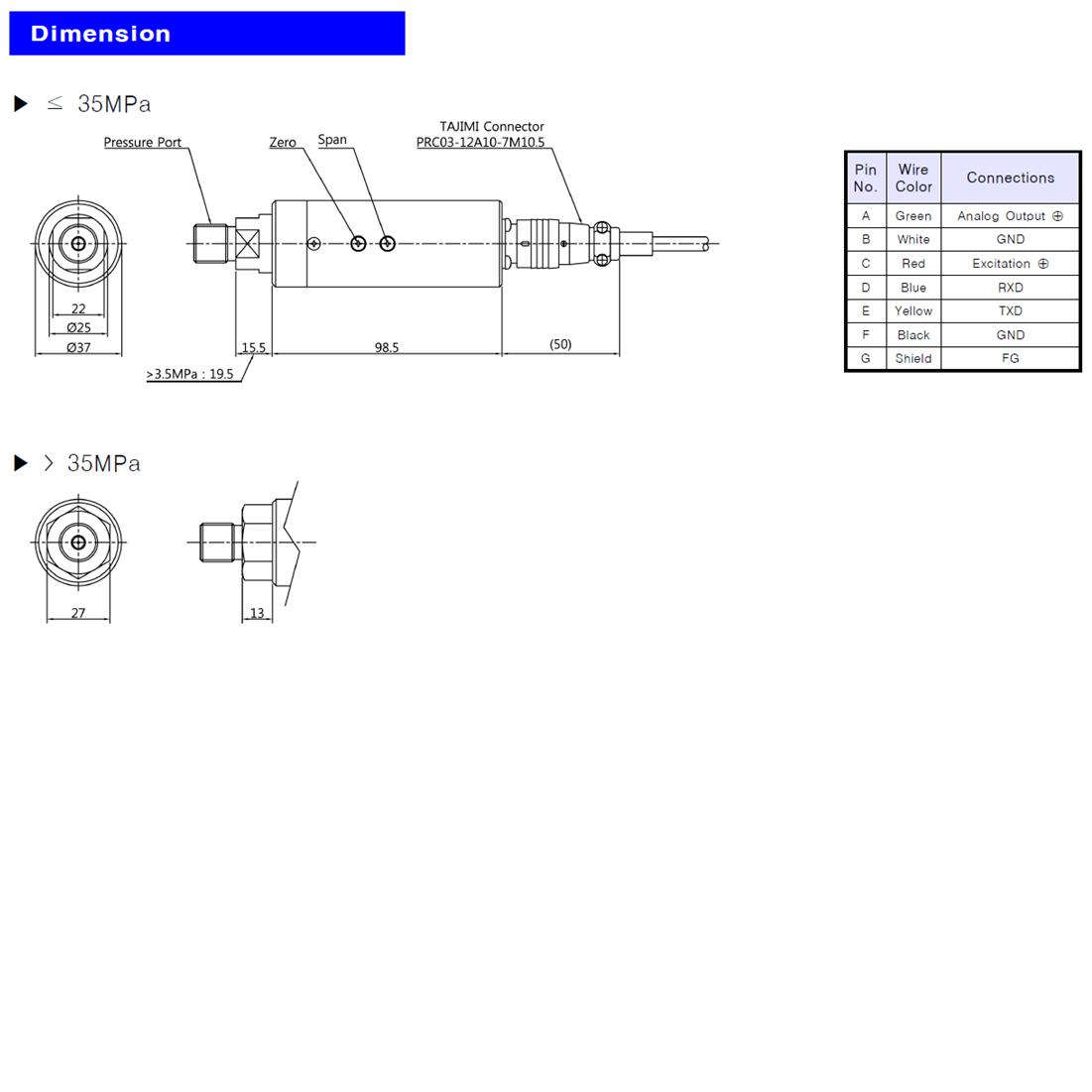

导电连接 | 连接器 |
耐压力 | ≤100MPa : 150%FS Max. / >100MPa : 110%FS Max. |
爆破压力 | ≤100MPa : 200%FS Min. / >100MPa : 110%FS Min. |
震动 | 49.1m/s2{5G}, 10-500Hz |
冲击 | 490m/s2{50G} |
压力端口 | R(PT)1/8", G(PF)1/8", R(PT)1/4", G(PF)1/4", R(PT)3/8", G(PF)3/8" |
防潮材质 | 不锈钢316L, Viton ( >35MPa : 不锈钢303, 钛87% 铝 ) |
重量 | 约270g（仅包括传感器） |
订货型号
主型号 | 输出 | 量程 | 压力单位 | 压力端口 | 连接方式 | 测量类型 |
PHP | C | 0100 | R | D | T | G |
C : 0-5V, RS232 E : 1-5V, RS232 J : 0-10V, RS232 G : 4-20mA(3Wire), RS232 | XXXX : Pressure CXXX : Compound Pressure | R : kPa M : MPa B : bar K : kgf/㎠ P : psi H : mmHg C : cmH2O | A : R(PT)3/8" D : G(PF)1/4" B : G(PF)3/8" G : R(PT)1/8" C : R(PT)1/4" H : G(PF)1/8" | T : TAJIMI Connector | G : Gauge J : Absolute |
