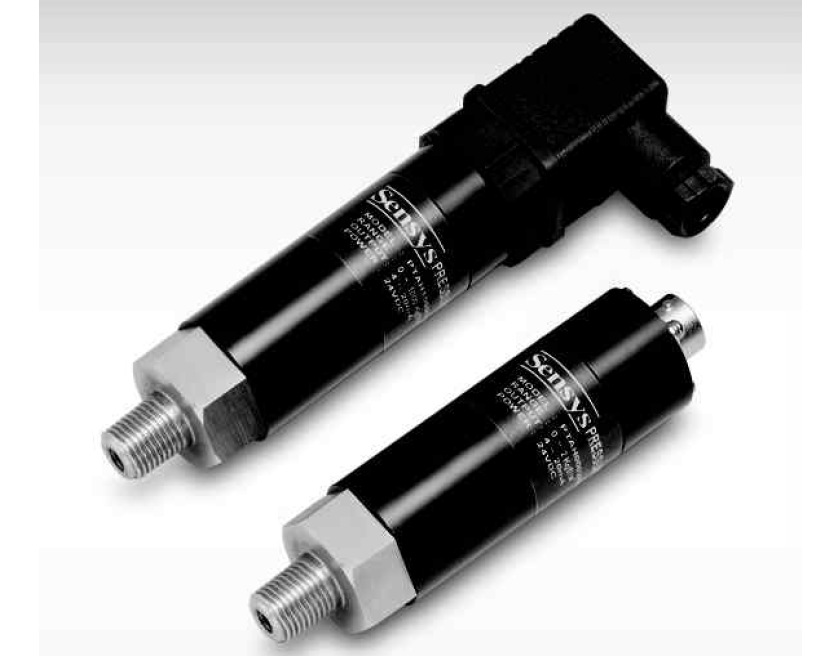

PSI 压力传感器


将压力转换为电信号输出的传感器叫做压力传感器。通常把压力测量仪表中的电测式仪表成为压力传感器。压力传感器一半有弹性敏感元件和唯一敏感元件(或应变计)组成。



力学传感器的种类繁多,如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器,它具有极低的价格和较高的精度以及较好的线性特性。

Sensys PSI sensing element is suitable for low pressure measurement below 1MPa by applying the piezoresistive cells. It is applied to non-corrosion gas measurement such as the air, gas at a low cost.

韩国Sensys PSI集成测量小于1Mpa的小量程压阻式感应元件,适宜于测量非腐蚀性气体,例如空气和汽油,使用成本低。


特性

Built-in amplifier circuit (VDC, mA)

内置放大器电路(VDC,mA)

Measuring range -100 - 1000kPa

测量范围:-100 - 1000kPa

0.5%FS accuracy

精度:0.5%FS

Piezoresistive silicon cell

压阻式硅元件

Zero, Span Adjustable

可调零和量程

Use with non-corrosive, non-ionic media

测量介质:无腐蚀,非离子



应用

Gas leak detection

气体泄漏

Gas monitoring

气体监测

Gas & Air process control

气体与空气过程控制

Vacuum system

真空系统


量程

0   - 10, 50, 100, 200, 500, 700, 1000kPa (Gauge)

-100   - 0, 10, 50, 100, 200, 500, 700, 1000kPa (Gauge)

精度

±0.5%FS(RSS)

量程热影响

±0.06%FS/℃

零点热影响

±0.06%FS/℃

补偿温度范围

-10   - 70

运行温度范围

-20   - 80

激励电压

11   - 28VDC

输出

1-5VDC,4-20mA(2Wire)

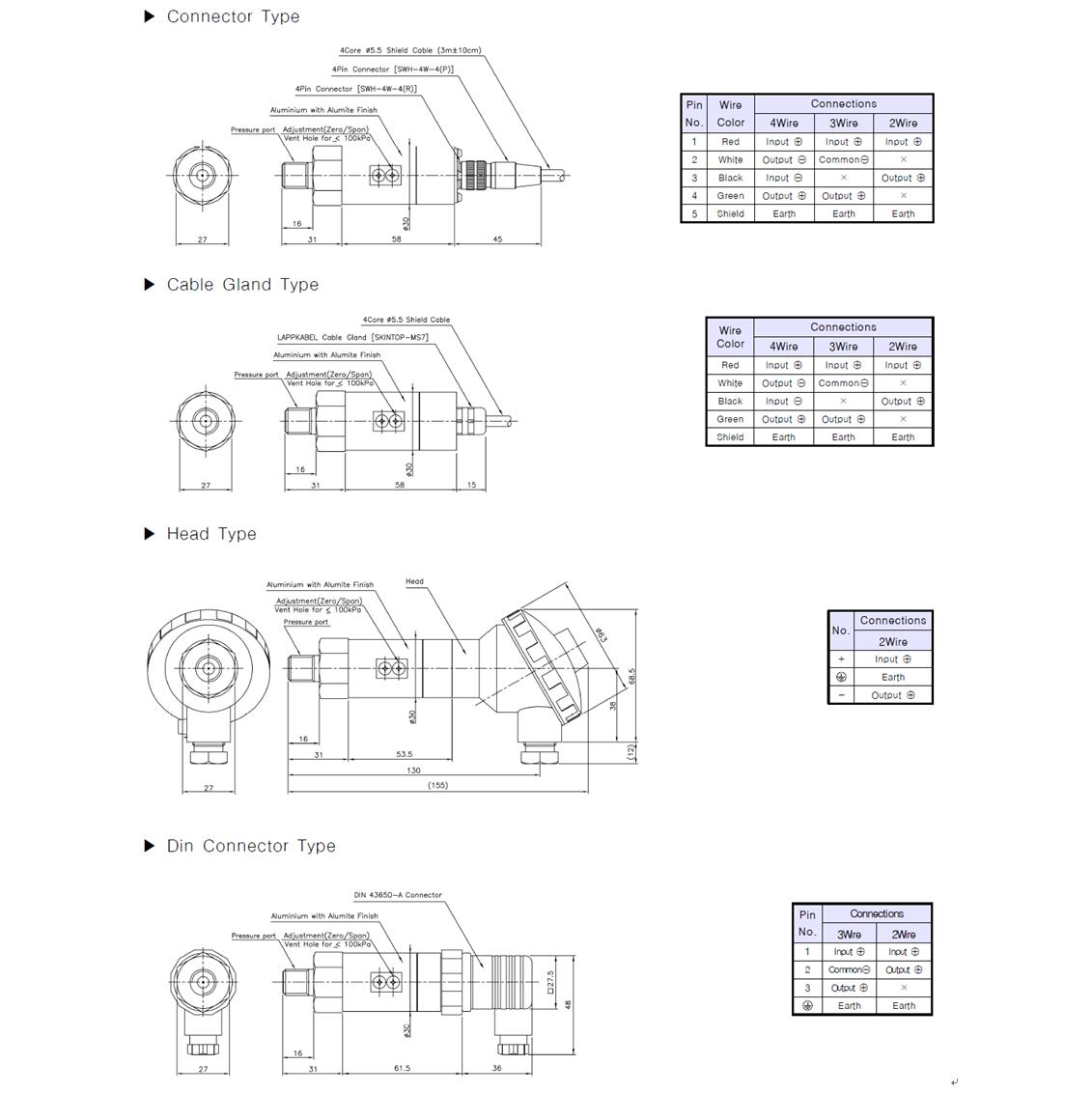

导电连接

连接头,电缆,头,DIN接头

耐压力

150%FS   Max.

爆破压力

200%FS   Min.

震动

49.1m/s2{5G},   10-500Hz

冲击

490m/s2{50G}

压力端口

R(PT)1/8",   G(PF)1/8", R(PT)1/4", G(PF)1/4", R(PT)3/8",   G(PF)3/8"

防潮材质

不锈钢303,二氧化硅,氟橡胶

重量

约110g(传感器)


订货型号

主型号

输出

量程

压力单位

压力端口

连接方式

选配

PSI

E

0010

R

A

P

A


D : 4Wire 1-5V

E : 3Wire 1-5V

H : 2Wire 4-20mA

XXXX : Pressure

CXXX : Compound Pressure

R : kPa

M : MPa

B : bar

K : kgf/

P : psi

H : mmHg

A : R(PT)3/8" D : G(PF)1/4"

B : G(PF)3/8" G :   R(PT)1/8"

C : R(PT)1/4" H :   G(PF)1/8"

P : Connector

S : Cable Gland

H : Head

I : Din connector

A : Normal



订货表

PSIE0010RAPA

PSIE-760KAAA

PSIE-760KACA

PSIE-760KAHA

PSIE-760KAIA

PSIE-760KBAA

PSIE-760KBCA

PSIE-760KBHA

PSIE-760KBIA

PSIE0002KAAA

PSIE0002KACA

PSIE0002KAHA

PSIE0002KAIA

PSIE0002KBAA

PSIE0002KBCA

PSIE0002KBHA

PSIE0002KBIA
